Se tiene que tener en cuenta la dificultad, que desde la arquitectura representa la colmatación de este conjunto, para su relación con todo lo construido y con el recinto protegido de Sant Pau.

CONCEPTO GENERAL DE LA ACTUACIÓN

El trabajo aprovechará su implantación para generar una relación más intensa con su entorno próximo. De tal forma que cada uno de los edificios propuestos (IR1 y IR2) planteen una serie de relaciones urbanas nuevas con su entorno próximo.

IR1. El edificio desde su sección propone dos ámbitos públicos de acceso y encuentro. El porche de acceso general en contacto con la calle Mas de Casanovas propiciará el acceso general al edificio y a su vez una plataforma pública que conectará con la plaza pública inferior (actual cubierta del aparcamiento). Esta conexión se podrá realizar por el exterior con las escalera o rampas o también por el interior en una secuencia que se iniciará en el vestíbulo y a través de un doble espacio arriba a la plataforma inferior donde se localiza el bar.

En planta inferiores se ubica la zona de animales, con accesos, servicios y suministro.

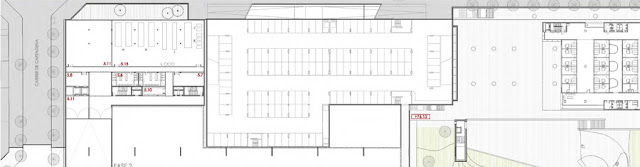

Planta instalaciones

Planta animalario

Accesos más públicos i personal externo, y recorridos diferenciado por personal internos.
Será desde la sección donde queda claramente identificada el área más pública y más privada del edificio.

Planta plaza

Planta Acceso

Planta 1 y 2

Planta 3 -5

La nueva plaza, con una visión privilegiada al antiguo recinto, incorpora la construcción de un NUEVO PORCHE longitudinal que enmarca las vistas a las edificaciones del Sant Pau histórica. Este porche permite la conexión entre las diferentes cotas públicas, y comunicación del edificio IR1 con el nuevo hospital a través del núcleo vertical existente situado al final del aparcamiento.

Este nuevo porche, no sólo planteará un verdadero límite Sur a la plaza pública de nueva creación, sinó que limitará la nueva actuación desde el recinto histórico, plantando un límite virtual entre la nueva intervención y el conjunto histórico.

IR2. El edificio seguirá las alineaciones de la fachada planteada por la ampliación del hospital.

EL VACIO entre las dos edificaciones crea un espacio público, provocando los diferentes accesos. El porche de acceso al área ambulatorio, y conexión al jardín a través de una escalera.

Voluntad de que todo el espacio exterior se pueda recorrer, uniendo los diferente niveles i los diferentes usos.

Conexión del actual hospital con el nuevo edificio IR2, y posterior IR3, para paso de profesionales y entidades, a través de un pasillo técnico a nivel del área ingresos.

El lado Sur, el acceso de público al edificio IR3, bajo un porche representativo, creando fachada al eje de conexión y posible plaza pública.

Porche del edificio IR3 hacia el jardín, para permitir el acceso peatonal y rodado al edificio y al actual servicio de radioterapia del nuevo hospital.

Acceso al aparcamiento desde la calle Sant Quintí, un lugar estratégico para el cambio de volumetría y edificio, adaptando los volúmenes a las nuevas funciones.
